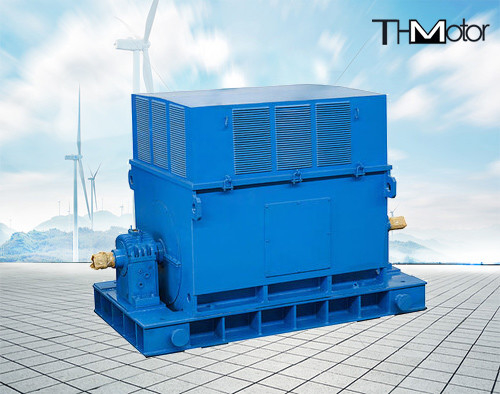

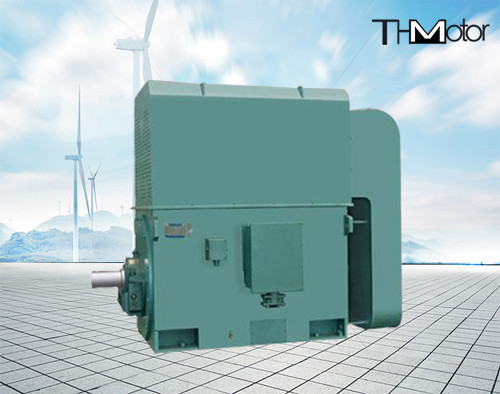

Động cơ điện cao áp 50hz 5000kw

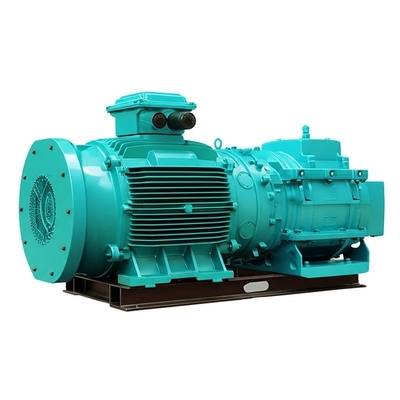

Động cơ tốc độ cao Yk5000-2 50hz 5000kw 10kv Động cơ điện cao áp

Tổng quan sản phẩm

Động cơ cao áp tốc độ cao dòng YK là động cơ không đồng bộ ba pha lớn. Nhiệt độ môi trường làm việc là 0C~40℃ và độ cao không vượt quá 90%. Cấp cách điện của cuộn dây động cơ là cấp F. Hiệu suất đáng tin cậy trong nhiều điều kiện khác nhau. Các cuộn dây được ngâm trong chân không VPI và có tuổi thọ cao. Mức tăng nhiệt độ cho phép của động cơ là 80K.
Động cơ có hai đầu trục mở rộng và có thể sử dụng một trong hai đầu để dẫn động máy móc hỗ trợ. Dòng điện tuyệt đối được tạo ra giữa ổ trục ở một đầu của động cơ và tấm đế.
Dòng sản phẩm này được làm bằng vật liệu tinh xảo và được chế tạo tốt, với hiệu quả cao và tiết kiệm năng lượng, tiếng ồn thấp, độ rung thấp, vận hành đáng tin cậy và sử dụng, lắp đặt và bảo trì thuận tiện.

2 Mô tả kiểu
Kiểu động cơ bao gồm ba phần: mã sản phẩm, mã thông số kỹ thuật và mã môi trường. Mã sản phẩm được biểu thị bằng mã dòng động cơ và ý nghĩa như sau:
YK-động cơ không đồng bộ ba pha cao áp tốc độ cao lớn.
Mã thông số kỹ thuật bao gồm công suất, số cực và đường kính ngoài của các miếng đột dập stato.

3 Mô tả cấu trúc
Động cơ sử dụng cấu trúc kiểu hộp phổ biến trên quốc tế, đế và nắp cuối được hàn bằng tấm thép, có độ cứng tốt và trọng lượng nhẹ. Sau khi tháo nắp bảo vệ (hoặc bộ làm mát), bạn có thể quan sát và tiếp cận bên trong động cơ, rất thuận tiện cho việc lắp đặt và bảo trì động cơ.
Stato sử dụng cấu trúc ép bên ngoài. Cuộn dây stato được làm bằng vật liệu cách điện Loại F và vật liệu chống corona, và đầu cuộn dây được cố định bằng quy trình liên kết đặc biệt, chắc chắn và đáng tin cậy. Toàn bộ stato được xử lý bằng sơn không dung môi Loại F tẩm áp suất chân không (VPI). Kết quả là, động cơ có hiệu suất cách điện tuyệt vời và đáng tin cậy, khả năng chống ẩm và chống va đập.
Dòng động cơ này sử dụng ổ trượt kiểu ghế và động cơ có đế lắp. Cấp bảo vệ của loại cơ bản của nó là IP23, IP44, IP54. Ví dụ, khi động cơ có cấp bảo vệ cao hơn, cấp bảo vệ của ổ trục cũng được tăng lên. Nói chung, bôi trơn tuần hoàn áp suất được áp dụng và người dùng cần cấu hình một trạm dầu loãng theo lượng dầu ổ trục do công ty chúng tôi cung cấp.
Quạt rôto sử dụng quạt hướng trục hiệu quả cao, tiếng ồn thấp. Vì thông gió của quạt là định hướng, động cơ cần quay theo hướng quy định và không thể đảo ngược.
Hộp nối chính là một cấu trúc kín và cấp bảo vệ là IP54. Dòng động cơ này được thiết kế với 2 phần mở rộng trục hình trụ có cùng kích thước và người dùng có thể chọn bất kỳ phần mở rộng trục nào làm đầu truyền động.
