400kw đến 6000kw IP23 IP54 IP55 Động cơ điện xoay chiều điện áp cao cho cán thép

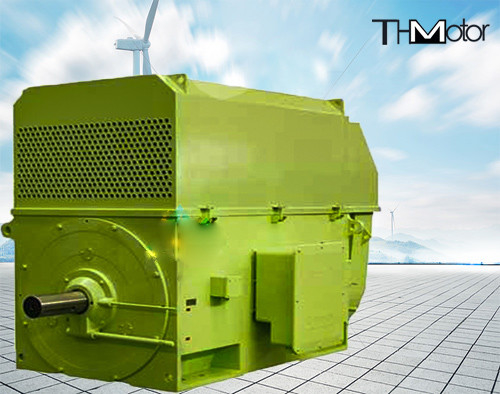

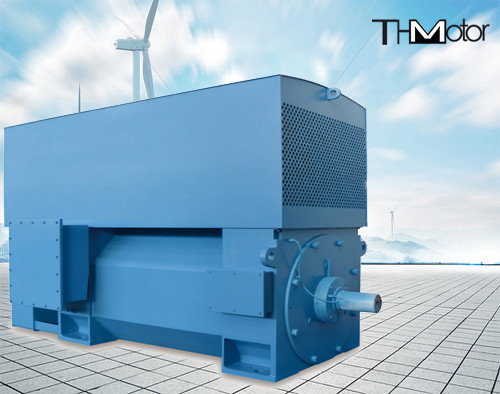

Ykk Series IP23 IP54 IP55 Động cơ cảm ứng Ac cao áp cho thép cán

Tổng quan về sản phẩm

Y. Cấp công suất, hiệu suất điện, kích thước lắp đặt và dung sai của động cơ không đồng bộ ba pha điện áp cao dòng YKS và YKK (khung số 355-630) tuân thủ hiệu suất và định mức động cơ quay gb755 tiêu chuẩn quốc gia, Đánh giá và hiệu suất của động cơ quay Tiêu chuẩn của Ủy ban Kỹ thuật Điện Quốc tế iec34-1, và các tiêu chuẩn của ngành công nghiệp máy móc jb/t7593,jb/t10315.1, jb/t10315.2, v.v.

Theo gb4942.1 và iec34-5, cấp bảo vệ vỏ bọc của loạt động cơ này bao gồm IP23, ipw24, IP44 và IP54 tương ứng, động cơ IP23 có thể được chế tạo thành IP44 (thông gió đường ống) theo yêu cầu của người dùng Nếu người dùng cần các cấp bảo vệ khác, chúng có thể được cung cấp riêng

Các phương pháp làm mát của loạt động cơ này là ic01, ic611 và ic81w theo phương pháp làm mát gb/t1993 và iec34-6 cho máy điện quay Nếu người dùng cần các phương pháp làm mát khác, chúng có thể được cung cấp riêng

Cấu trúc và kiểu lắp đặt của loạt động cơ này là IMB3 (ngang có chân), phù hợp với gb997 và iec34-7 < mã kiểu cấu trúc và lắp đặt động cơ >

1, Mô tả tổ chức

Đế động cơ được hàn bằng thép tấm và sử dụng cấu trúc hộp vuông tổng thể, có đặc tính trọng lượng nhẹ và độ cứng cao

Stator sử dụng cấu trúc lắp máy ép bên ngoài, cuộn dây stato sử dụng lớp cách điện F và các đầu được buộc chắc chắn.Toàn bộ stato áp dụng quy trình sơn không dung môi ngâm tẩm áp suất chân không (VPI), để stato trở thành một khối vững chắc với hiệu suất điện tốt và hiệu suất chống ẩm

Có hai loại cánh quạt: nhôm đúc và dải đồng.Cánh quạt nhôm đúc được đúc từ nhôm nguyên chất.Rôto dải đồng được chèn vào rãnh bằng dải đồng, và dải đồng và phần cuối

Vòng áp dụng quy trình hàn đáng tin cậy

Ổ trục động cơ có thể là ổ lăn hoặc ổ trục trượt, và cấp bảo vệ ổ trục phải được thiết kế theo IP54 Nếu là ổ lăn, nó được bôi trơn bằng dầu mỡ và được trang bị các thiết bị thoát dầu và dầu, có thể được tiếp nhiên liệu mà không cần dừng lại. máy Trong trường hợp ổ trục trượt, hệ thống cung cấp dầu thường do người dùng cung cấp và hiệu suất của động cơ thấp hơn một chút so với bảng dữ liệu kỹ thuật theo các tiêu chuẩn liên quan. Hộp đầu ra chính được thiết kế theo tiêu chuẩn DIN của Đức , và cấp bảo vệ là IP54.Nó thường được lắp đặt ở phía bên phải của động cơ (nhìn từ đầu kéo dài của trục) Theo yêu cầu của người dùng, nó cũng có thể được lắp đặt ở bên trái.Lỗ ổ cắm của hộp sự cố có thể được chuyển đổi theo bốn hướng: lên, xuống, trái và phải Có một thiết bị nối đất riêng trong hộp ổ cắm chính

Động cơ nói chung là phần mở rộng trục đơn và phím mở rộng trục là phím phẳng, cũng có thể được chế tạo thành phần mở rộng trục kép theo yêu cầu của người dùng

Nếu người dùng có nhu cầu, họ có thể lắp đặt các bộ phận đo nhiệt độ cuộn dây stato và vòng bi, cũng như máy sưởi không gian chống ẩm để tắt máy

thông số kỹ thuật sản phẩm
