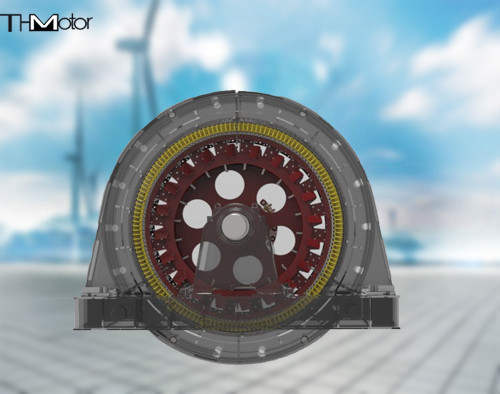

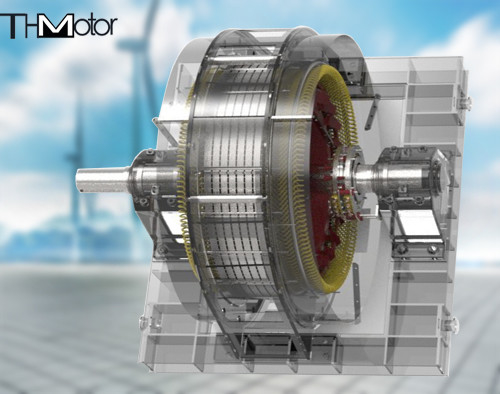

Máy xay khai thác mỏ 3 pha động cơ đồng bộ AC IC37 IC81W

Động cơ đồng bộ AC TDMK400KW cho máy nghiền khai thác mỏ

Động cơ đồng bộ ba pha TDMK(TM) cho máy nghiền mỏ được thiết kế đặc biệt cho các nhà máy cán. Chế độ khởi động là khởi động áp suất đầy đủ. Nếu dung lượng lưới không đủ, điện áp có thể được giảm thích hợp để khởi động. Việc sản xuất tuân theo GB755 "Yêu cầu kỹ thuật cơ bản cho máy điện quay" và JB8/DQ3449 "Điều kiện kỹ thuật cho động cơ đồng bộ ba pha lớn dòng TK".

Động cơ đồng bộ ba pha TDMK(TM) cho máy nghiền mỏ phù hợp với độ cao không vượt quá 1000m và nhiệt độ môi chất làm mát không vượt quá 40 độ. Điện áp định mức của dòng động cơ này là 6000V, và 3000V và 10000V cũng có thể được cung cấp theo yêu cầu của người dùng. Độ lệch điện áp cho phép là +5%, tần số nguồn định mức là 50Hz và hệ số công suất định mức là 0,9 (dẫn trước).

Động cơ đồng bộ ba pha cho máy nghiền mỏ TDMK(TM) có đầu trục hình trụ, và hướng quay của nó phải được quay theo hướng được chỉ định bởi dấu hiệu. Hướng quay thường là ngược chiều kim đồng hồ khi nhìn từ đầu vòng góp. Theo chiều kim đồng hồ. Khi động cơ và máy nghiền được kết nối bằng khớp nối, phần mở rộng trục động cơ không thể chịu lực hướng tâm bên ngoài hoặc lực dọc trục.

Hệ thống kích từ động cơ đồng bộ ba pha TDMK(TM) cho máy nghiền mỏ sử dụng thiết bị kích từ thyristor. Động cơ cho phép khởi động trực tiếp điện áp đầy đủ. Nếu lưới điện của người dùng không cho phép khởi động trực tiếp điện áp đầy đủ, khởi động giảm áp cũng có thể được sử dụng. Tại thời điểm này, dòng khởi động của động cơ giảm tỷ lệ với điện áp đầu cuối và mô-men xoắn khởi động giảm tỷ lệ với bình phương của điện áp đầu cuối. Dây dẫn stato: Có sáu dây dẫn, U1, VI, W1, U2, V2, W2 tương ứng, và cáp cao su cao áp được sử dụng để dẫn ra trên các kẹp ở phía dưới của khung, và cũng có thể được chế tạo thành hộp nối để đấu dây theo yêu cầu.
