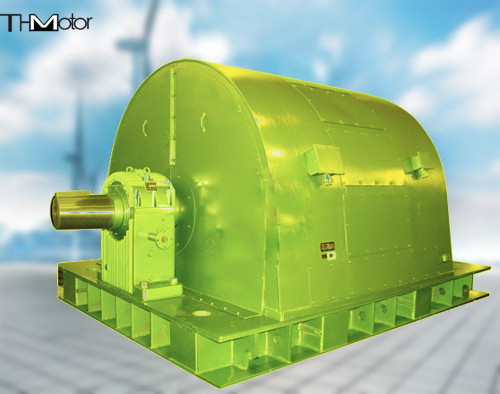

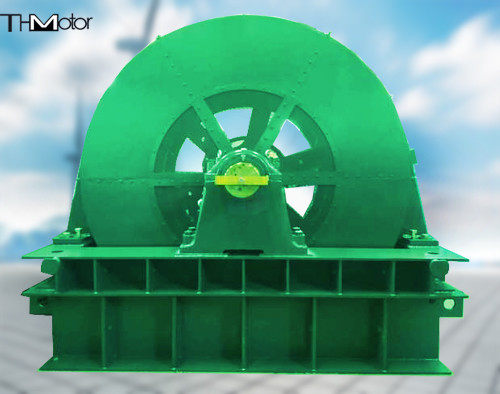

Máy bơm kỹ thuật Công nghiệp Máy thổi Động cơ đồng bộ AC 20000KW

Động cơ đồng bộ T3000 Ac cho máy bơm kỹ thuật và máy thổi công nghiệp lớn

Phạm vi công suất: 1000kW ～ 20000KW
Số cực: 4 ～ 24.Có thể được thiết kế theo nhu cầu đặc biệt.
Điện áp định mức: 3000V, 6000V, 10000V, v.v.
Tính năng kỹ thuật: hệ số công suất có thể điều chỉnh, tốc độ không đổi, dễ bảo trì.
Lĩnh vực ứng dụng: truyền động các thiết bị chung lớn như quạt, máy bơm, máy nén, v.v., được sử dụng trong luyện kim, dầu khí, hóa chất, điện, thủy lợi và các ngành công nghiệp khác.

Động cơ đồng bộ có nhiều kết cấu khác nhau: ngoài kết cấu ghế chịu lực kép chung, còn có kết cấu treo toàn phần, không trục, kết cấu không ổ trục, nửa treo, kết cấu ghế chịu lực đơn;cơ cấu stato chuyển động;vòng thu có nắp bảo vệ, kết cấu an toàn thông gió áp suất dương;kết cấu dạng tròn và dạng hộp, ổ trục có thể chịu được lực đẩy hai chiều và có thể chạy tiến và lùi, v.v ...;tự thông gió làm mát, lắp đặt ngang và dọc;cơ cấu kích từ thyristor có vòng trượt và chổi than, Ngoài ra còn có các cơ cấu kích từ không chổi than.Các cấp điện áp là 380V, 3kV, 6kV, 10kV,… Loại bảo vệ động cơ có nhiều loại bảo vệ từ IP00 đến IP54.
Khung, nắp cuối và tấm đáy của động cơ đồng bộ đều được làm bằng thép tấm.Cả stator và ổ trục đều được trang bị các phần tử đo nhiệt độ, có thể theo dõi nhiệt độ của động cơ.Rôto sử dụng các cực từ loại cực nổi bật.Quạt được lắp ở cả hai đầu của ách.Không khí làm mát đi vào từ các nắp cuối ở cả hai đầu, đi vào lõi rôto và thoát ra cửa thoát khí của bệ máy qua các khe thông gió xuyên tâm của stato.Hiệu quả làm mát là tốt.Ngoài ra còn có các loại làm mát bằng ống gió, ống gió nửa ống, làm mát bằng nước và làm mát bằng gió;vòng bi bao gồm ổ trượt của nắp cuối, ổ trượt của bệ ngồi (làm mát tuần hoàn dầu có áp suất) và ổ lăn của nắp cuối (bôi trơn bằng mỡ, v.v.).

Mô tả về mô hình
T ------- Động cơ đồng bộ
TK ------- Động cơ đồng bộ cho máy nén khí
TL ------ Động cơ đồng bộ dọc
TKK ----- động cơ đồng bộ với máy làm mát không khí
TM ----- Động cơ đồng bộ cho máy nghiền bi
TKS ------ với động cơ đồng bộ làm mát không khí-nước
