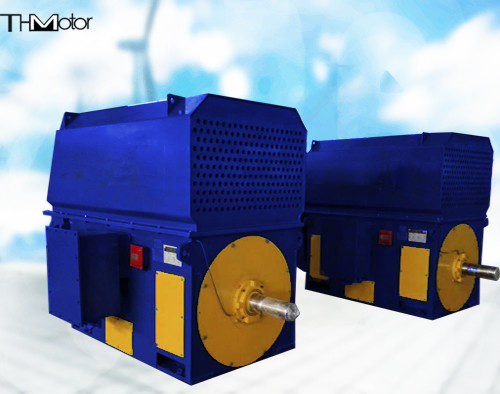

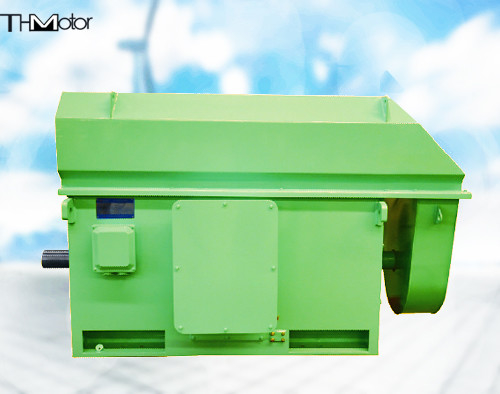

Quy mô lớn 300r / phút Động cơ đồng bộ không chổi than TMW 10 KV IEC GB

Động cơ đồng bộ không chổi than TMW 500-36 / 2600 10KV

TDMK (TMW) loạt động cơ đồng bộ xoay chiều ba pha quy mô lớn cho các nhà máy khai thác phù hợp với các tiêu chuẩn quốc gia như JB / T1473-2000 "Điều kiện kỹ thuật cho động cơ đồng bộ xoay chiều ba pha quy mô lớn cho các nhà máy khai thác".Loạt động cơ này sử dụng cấu trúc hàn tấm thép và chế độ thông gió là thông gió tự nhiên mở và cũng có thể được thực hiện thành chế độ thông gió ống kín hoàn toàn.Động cơ và máy nghiền được nối với nhau bằng một khớp nối, chỉ chịu mômen xoắn, không chịu lực dọc trục và lực hướng tâm.Nên sử dụng khớp nối ly hợp khí nén, có lợi khi khởi động với tải trọng lớn.Ổ trượt kiểu chỗ ngồi thường sử dụng cấu trúc vòng dầu hoặc cấu trúc bôi trơn hỗn hợp (với ga dầu mỏng), tùy thuộc vào cấu trúc và tải trọng cụ thể.Vòng bi kiểu ghế được lắp trên tấm đế với một tấm cách nhiệt ở giữa để ngăn chặn việc tạo ra dòng điện trục.
Dòng sản phẩm này được sử dụng rộng rãi trong việc truyền động của các nhà máy sản xuất bi, máy nghiền que, nhà máy than, v.v.

Đặc điểm động cơ TDMK (TMW) TDMK500-36 / 2600 10KV
Động cơ nằm ngang.
Mở rộng trục hình trụ, các hình thức vẽ khác (không có chìa khóa) là tùy chọn.
Cơ sở hàn tấm, cơ sở dạng hộp tùy chọn.
Áp dụng ổ trục trượt (kiểu nắp cuối hoặc kiểu ghế), bôi trơn hỗn hợp (hoặc bôi trơn hỗn hợp + dầu áp suất cao).
Vòng trượt nằm bên ngoài ổ trục ở đầu kéo dài không trục, và có vị trí lắp đặt bộ mã hóa ở cuối trục quay.Nắp vòng trượt được cố định vào nắp cuối.
Nhìn từ đầu kéo dài trục, hộp đấu nối chính, hộp đấu nối đo lường và hệ thống dây dẫn nhiệt được đặt ở phía bên phải của đế máy (hoặc phía bên trái tùy theo yêu cầu của người sử dụng).
Bộ làm mát nước không khí với quạt làm mát được lắp trên đỉnh (hoặc bên cạnh) của khung kiểu hộp.
Với việc lắp tấm đáy và bu lông neo, tùy chọn với tấm đáy và bu lông neo, hợp đồng đặt hàng cần có hướng dẫn đặc biệt.
