CE IEC Z2 Series Động cơ DC điện áp cao nhỏ 115v 220v z2 động cơ dc nhỏ

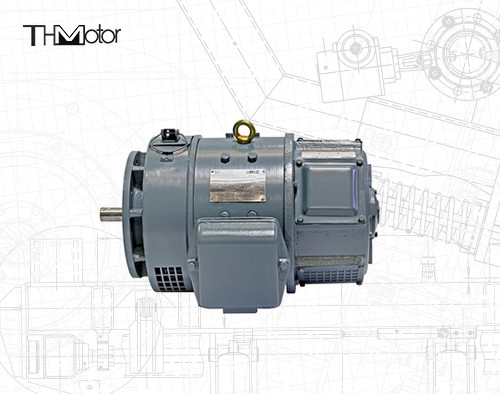

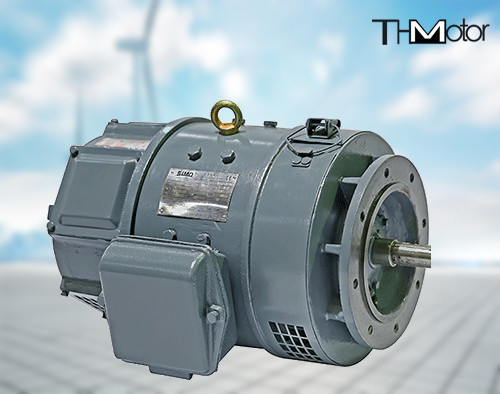

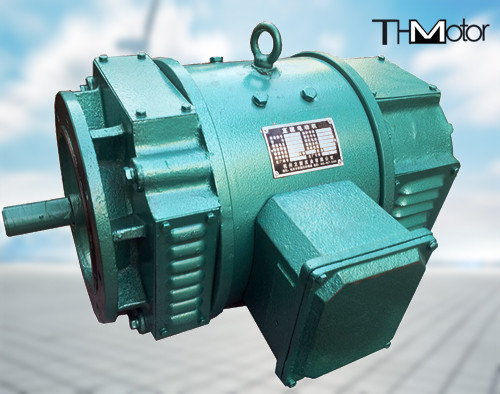

Động cơ DC nhỏ dòng Z2

Tổng quan sản phẩm

I. Tổng quan
1. Động cơ DC nhỏ dòng Z2 là dòng động cơ DC nhỏ tiêu chuẩn do Bộ Công nghiệp Máy móc của Cộng hòa Nhân dân Trung Hoa ban hành JB1104-68. Nó có những ưu điểm về hiệu suất đáng tin cậy và giá thành thấp, và vẫn được sử dụng rộng rãi trong máy móc in và nhuộm, máy móc đóng gói, máy móc nhựa và các ngành công nghiệp khác.

2. Động cơ DC nhỏ dòng Z2 được chia thành 11 kích thước khung, và mỗi kích thước khung có hai chiều dài lõi. Có ba loại động cơ DC, máy phát điện DC và máy phát điện điều chỉnh điện áp DC, phù hợp với môi trường làm việc bình thường. Động cơ được sử dụng để truyền động chung, máy phát điện được sử dụng làm nguồn điện DC chung và máy phát điện điều chỉnh điện áp được sử dụng làm bộ pin.

3. Chế độ kích từ: Động cơ là kích từ song song hoặc kích từ khác với một lượng nhỏ cuộn dây ổn định.
Máy phát điện là kích từ phức tạp hoặc từ tính kích từ khác (máy phát điện có điện áp định mức 230 vôn); máy phát điện điều chỉnh điện áp là từ tính kích từ song song (không có cuộn dây kích từ nối tiếp).
Điện áp từ tính kích từ khác của động cơ được làm bằng 110 vôn hoặc 220 vôn.
Điện áp định mức của động cơ là 110 vôn và chỉ có một điện áp kích từ riêng biệt là 110 vôn.

4. Động cơ có thể được dẫn động bằng dây đai chữ V, bánh răng thẳng hoặc khớp nối đàn hồi và ổ trục động cơ không được sử dụng cho lực dọc trục.

5. Động cơ dòng Z2 có thể được chế tạo thành động cơ DC nhiệt đới ẩm (TH) với các đặc tính chống ẩm, chống nấm mốc và chống khói để sử dụng trong các khu vực nhiệt đới ẩm theo yêu cầu sử dụng, cần được thỏa thuận riêng.
Dòng Z2 2-11# cũng có thể được chế tạo thành cơ chế phái sinh của máy đo tốc độ ZYS-A.

6. Dòng cơ bản của động cơ dòng Z2 là động cơ tự thông gió. Khi điện áp phần ứng được áp dụng giảm để giảm tốc độ, mô-men xoắn sẽ giảm tương ứng với sự giảm tốc độ.

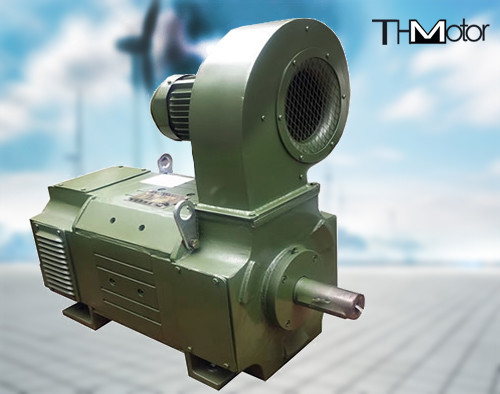

7. Động cơ Z2 series 6-11 cũng có thể được chế tạo thành một loại cấu trúc quạt gió bên ngoài và quạt gió được lắp đặt phía trên nắp cuối của đầu trục.

8. Động cơ dòng Z2 là động cơ DC nhỏ dùng cho công nghiệp nói chung. Động cơ phù hợp với truyền động điện với dải điều chỉnh tốc độ công suất không đổi không quá 2:1 và khả năng quá tải không quá 1,5 lần mô-men xoắn định mức. Nó có thể được sử dụng trong máy công cụ cắt kim loại, sản xuất giấy, nhuộm và dệt, in ấn, xi măng và các ngành công nghiệp khác. Máy phát điện có thể được sử dụng làm nguồn điện, chiếu sáng hoặc các nguồn điện áp không đổi khác.

Thứ hai, cấu trúc và loại lắp đặt
1. Động cơ là một trục đơn hướng, theo yêu cầu của người dùng. Có thể được chế tạo thành phần mở rộng hai trục. Động cơ khung số 1-6 có thể truyền mô-men xoắn định mức theo chế độ truyền động thứ 4 của tổng quan, trong khi khung số 7-11, phần mở rộng trục của đầu cổ góp được dẫn động bằng khớp nối, có thể truyền mô-men xoắn định mức và sử dụng hình tam giác Dây đai bánh răng thẳng chỉ có thể truyền 50% mô-men xoắn định mức.
2. Vị trí của hộp đầu ra của động cơ nằm ngang, nhìn từ đầu mở rộng trục, nằm ở phía bên trái của đế máy. Theo yêu cầu của người dùng, vị trí của hộp đầu ra có thể được đặt ở phía bên phải của đế máy, nhưng phải được chỉ định khi đặt hàng.
3. Động cơ DC dòng Z2 có thể hoạt động bình thường ở chế độ quay thuận hoặc quay ngược.
4. Hướng quay của máy phát điện dòng Z2 và máy phát điện điều chỉnh điện áp được coi là ngược chiều kim đồng hồ từ đầu mở rộng trục. Theo yêu cầu sử dụng, nó cũng có thể được chế tạo thành máy phát điện quay theo chiều kim đồng hồ hoặc máy phát điện điều chỉnh điện áp, nhưng cần lưu ý khi đặt hàng. sáng.
5. Máy phát điện dòng Z2 và máy phát điện điều chỉnh điện áp có thể được cung cấp dưới dạng một bộ máy phát điện hoàn chỉnh phù hợp với động cơ không đồng bộ ba pha dòng Y theo yêu cầu đặt hàng.
6. Công suất định mức của máy phát điện điều chỉnh điện áp là công suất ở điện áp trung bình (135 vôn đối với 110/160 vôn và 270 vôn đối với 220/320 vôn). Khi điện áp cao hơn điện áp trung bình, công suất đầu ra của nó không lớn hơn công suất định mức. Công suất, khi điện áp thấp hơn điện áp trung bình, dòng điện đầu ra của nó không lớn hơn dòng điện định mức.
7. Máy phát điện DC hoặc máy phát điện điều chỉnh điện áp DC chỉ có một loại nằm ngang có chân trên đế.
3. Mô tả kiểu
Z có nghĩa là dòng "trực tiếp", 2 có nghĩa là thiết kế cuối cùng quốc gia thứ hai, số sau đường gạch ngang có nghĩa là số khung và chiều dài của lõi sắt. Trong -112, 11 đại diện cho khung thứ 11 và 2 đại diện cho lõi sắt dài.
4. Hiệu suất sản phẩm
1. Điện áp phần ứng của dòng động cơ DC cơ bản là 1110V; có hai loại 220V và tốc độ định mức là 3000r/phút, 1500r/phút, 1000r/phút, 750r/phút và 600r/phút.
2. Điện áp định mức của dòng máy phát điện DC cơ bản là 115V và 230V và tốc độ định mức là 2850r/phút, 1450r/phút; nfn960r/phút, tổng cộng 3 loại.
3. Điện áp định mức của dòng máy phát điện DC cơ bản là 110V/160V và 220V/320V và tốc độ định mức là 2850r/phút và 1450r/phút.
4. Ngoài ba dòng động cơ cơ bản trên, điện áp phần ứng là 180V, dữ liệu kỹ thuật được hiển thị trong Bảng 6 và điện áp phần ứng là 440V.
5. Ngoài dữ liệu được liệt kê ở trên, bất kỳ động cơ nào có bất kỳ thông số kỹ thuật nào cũng có thể được dẫn xuất thành các mức điện áp khác (nhưng không vượt quá điện áp tối đa cho phép theo thông số kỹ thuật) và công suất và tốc độ tương ứng, nhưng nên được thương lượng riêng.

Mỗi dòng động cơ
