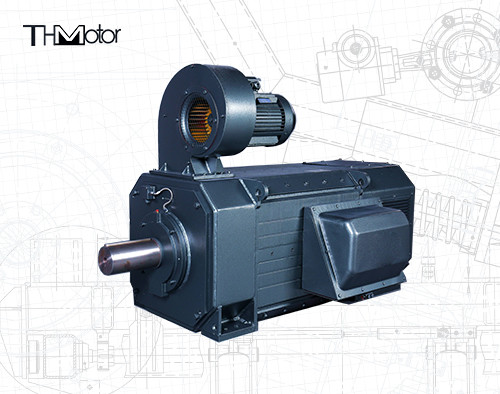

Máy cán Z4 Ngành công nghiệp luyện kim cắt kim loại Động cơ DC 1500 vòng / phút

Động cơ Z4 DC cho ngành luyện kim Máy cán Máy cắt kim loại Công cụ

Tổng quan về sản phẩm

Động cơ DC dòng Z4 có thể được sử dụng rộng rãi trong các lĩnh vực công nghiệp khác nhau như máy cán công nghiệp luyện kim, máy công cụ cắt kim loại,

sản xuất giấy, nhuộm và dệt, in ấn, xi măng, máy ép đùn nhựa, v.v.Đối với các thông số kỹ thuật khác nhau, phạm vi của tốc độ chuyển động không đổi và điều chỉnh tốc độ đi lên từ tính yếu có thể đạt tới 1,0-3,0 lần tốc độ định mức và mô-men xoắn không đổi làm giảm điện áp phần ứng và điều chỉnh tốc độ đi xuống có thể thấp tới 20r/min.

Kích thước lắp đặt bên ngoài của loạt động cơ này tuân theo tiêu chuẩn quốc tế IEC72 ngoại trừ kích thước trục 'B' giữa hai lỗ chân.

Hiệu suất và các yêu cầu kỹ thuật của loạt động cơ này có thể được đánh giá theo tiêu chuẩn của Ủy ban Kỹ thuật Điện Quốc tế, IEC34-1 hoặc tiêu chuẩn quốc gia Tây Đức DIN57530.

Loạt động cơ này sử dụng cấu trúc đa giác với khả năng sử dụng không gian cao.Ách stato là loại nhiều lớp, phù hợp với nguồn điện chỉnh lưu và có thể chịu được các điều kiện làm việc của dòng điện xung và dòng điện thay đổi nhanh (thay đổi tải).Các cực được lắp đặt với vị trí chính xác và do đó chuyển mạch tốt.

Cấp cách điện của động cơ là F, cấu trúc cách nhiệt đáng tin cậy và quy trình ngâm tẩm được áp dụng để đảm bảo hiệu suất cách nhiệt ổn định và tản nhiệt tốt.

Loạt động cơ này có các đặc điểm kích thước nhỏ, hiệu suất tốt, trọng lượng nhẹ, công suất đầu ra cao, hiệu quả cao và độ tin cậy cao, có thể cạnh tranh với các động cơ tiên tiến quốc tế.

Động cơ có thể hoạt động trong một thời gian dài mà không cần lò phản ứng làm mịn bên ngoài với nguồn điện chỉnh lưu cầu điều khiển hoàn toàn ba pha.Động cơ có điện áp định mức 160V được cung cấp bởi nguồn điện cầu một pha.Tại thời điểm này, mạch phần ứng phải được kết nối với một cuộn kháng để triệt tiêu dòng xung.Giá trị điện cảm được hiển thị trong bảng.

2. Giới thiệu cấu trúc

Động cơ DC sê-ri Z4 sử dụng cấu trúc nhiều lớp hình bát giác, không chỉ có tỷ lệ sử dụng không gian cao mà còn có thể chịu được dòng điện động và dòng điện tải thay đổi nhanh chóng khi được cung cấp bởi bộ chỉnh lưu tĩnh.

Phương pháp làm mát cơ bản của động cơ là IC06, tức là thông gió bên ngoài bằng quạt gió riêng;nó cũng có thể là IC17, tức là đầu vào của không khí làm mát là một đường ống, và đầu ra là một ống xả;nó cũng có thể là IC37, tức là đầu vào và đầu ra của không khí làm mát là các đường ống.Và có nhiều dạng phái sinh, chẳng hạn như loại tự thông gió, loại quạt hướng trục, loại kín, loại làm mát không khí/không khí, v.v. Xem Bảng 1 để biết lượng không khí làm mát, áp suất không khí và công suất động cơ quạt cần thiết cho mỗi động cơ kích thước khung.Cấp độ bảo vệ cơ bản của toàn bộ loạt động cơ là IP21S.

Vị trí của hộp ổ cắm động cơ được xem từ đầu truyền động (không phải đầu cổ góp) ở phía bên phải của khung (tức là hộp phía trước).Nếu người dùng yêu cầu đặt hộp ổ cắm ở phía bên kia của khung, hãy chỉ định hộp ngược lại khi đặt hàng.Trục động cơ về cơ bản là một phần mở rộng trục đơn và hướng của trục đối diện với hộp đầu ra (hộp dương) là trục bên trái.Nếu người dùng cần, nó cũng có thể được chế tạo thành phần mở rộng trục kép.Chiều quay cơ bản của trục nhìn từ đầu cổ góp là ngược chiều kim đồng hồ.Phương thức truyền động của động cơ là khớp nối đàn hồi.Nó cũng có thể được sử dụng ở chế độ truyền có lực hướng tâm nhất định (truyền đai hoặc bánh răng) và lực hướng tâm cho phép không được lớn hơn giá trị trên đường cong trong Phụ lục B.

3. Hướng dẫn đặt hàng

1. Trước khi đặt hàng, vui lòng kiểm tra mẫu sản phẩm để xác định thông số kỹ thuật của mẫu và các dữ liệu khác của sản phẩm cần thiết, đồng thời chọn các sản phẩm có thông số kỹ thuật tiêu chuẩn được liệt kê trong mẫu càng nhiều càng tốt.Vui lòng cho biết kiểu động cơ, công suất, điện áp, tốc độ quay, chế độ kích thích, điện áp kích thích và hình thức lắp đặt cấu trúc và các dữ liệu khác trong hợp đồng đặt hàng, chẳng hạn như Z4-180-31 37KW 440V 1000r/min 180V kích thích riêng, nằm ngang bằng chân hoặc IMB3.
2. Khi có các yêu cầu đặc biệt đối với sản phẩm, chẳng hạn như kéo dài trục kép, đảo ngược vị trí hộp đầu ra, xoay ngược trục, v.v., cần ghi rõ trong hợp đồng.
3. Nếu giống và thông số kỹ thuật yêu cầu không được liệt kê trong danh mục này hoặc có các yêu cầu đặc biệt khác, hợp đồng hoặc thỏa thuận sản xuất thử nên được ký kết sau khi hai bên thương lượng và thống nhất.
4. Ngoại trừ chốt mở rộng trục của động cơ, tất cả các phụ kiện không được bao gồm trong phạm vi cung cấp.Nếu người dùng cần các phụ kiện hoặc phụ tùng thay thế, chẳng hạn như bàn chải, giá đỡ bàn chải, v.v., vui lòng cho biết trước các phụ kiện hoặc phụ tùng cần thiết trong hợp đồng.Tên quy cách và số lượng.
5. Nếu môi trường sử dụng là đặc biệt, cần chế tạo thành loại nhiệt đới ẩm, vui lòng cho biết "TH" sau kiểu máy ban đầu.
