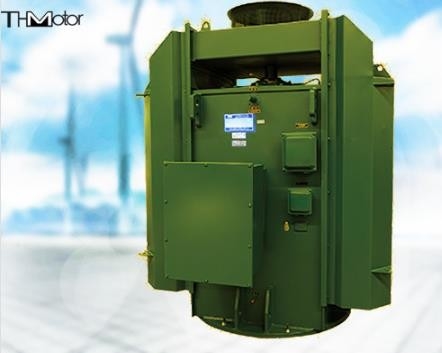

TL Động cơ đồng bộ AC thẳng đứng 12000kw 3 Hp Động cơ máy bơm nước IP54

Động cơ đồng bộ thẳng đứng TL dẫn động máy bơm nước thẳng đứng trong xử lý nước thải

Mô tả về mô hình
T ------- Động cơ đồng bộ
TK ------- Động cơ đồng bộ cho máy nén khí
TL ------ Động cơ đồng bộ dọc
TKK ----- động cơ đồng bộ với máy làm mát không khí
TM ----- Động cơ đồng bộ cho máy nghiền bi
TKS ------ với động cơ đồng bộ làm mát không khí-nước

Mô tả cấu trúc
Động cơ đồng bộ có nhiều kết cấu khác nhau: ngoài kết cấu ghế chịu lực kép chung, còn có kết cấu hệ thống treo toàn phần, không trục, kết cấu không ổ đỡ, nửa treo, kết cấu ghế chịu lực đơn;cơ cấu stato chuyển động;vòng thu có nắp bảo vệ, kết cấu an toàn thông gió áp suất dương;kết cấu dạng tròn và dạng hộp, ổ trục có thể chịu được lực đẩy hai chiều và có thể chạy tiến và lùi, v.v ...;làm mát tự thông gió, lắp đặt ngang và dọc;cơ cấu kích từ thyristor có vòng trượt và chổi than, Ngoài ra còn có các cơ cấu kích từ không chổi than.Các cấp điện áp là 380V, 3kV, 6kV, 10kV,… Loại bảo vệ động cơ có nhiều loại bảo vệ từ IP00 đến IP54.
Khung, nắp cuối và tấm đáy của động cơ đồng bộ đều được làm bằng thép tấm.Cả stator và ổ trục đều được trang bị các phần tử đo nhiệt độ, có thể theo dõi nhiệt độ của động cơ.Rôto sử dụng các cực từ loại cực nổi bật.Quạt được lắp ở cả hai đầu của ách.Không khí làm mát đi vào từ các nắp cuối ở cả hai đầu, đi vào lõi rôto và thoát ra cửa thoát khí của đế máy qua các khe thông gió xuyên tâm của stato.Hiệu quả làm mát là tốt.Ngoài ra còn có các loại làm mát bằng ống gió, ống gió nửa ống, làm mát bằng nước và làm mát bằng gió;vòng bi bao gồm vòng bi trượt của nắp cuối, ổ trượt của bệ ngồi (làm mát tuần hoàn dầu có áp suất) và ổ lăn của nắp cuối (bôi trơn bằng mỡ, v.v.).

Động cơ đồng bộ trục đứng dòng TL chủ yếu được sử dụng để điều khiển các máy bơm nước trục đứng khác nhau và được sử dụng rộng rãi trong ngành thủy lợi, thoát nước đô thị và cấp nước, xử lý nước thải và các lĩnh vực khác.Nó được sử dụng rộng rãi trong các dự án sinh kế trọng điểm quốc gia, chẳng hạn như Dự án chuyển dòng nước Nam-Bắc, chuyển hướng sông Dương Tử sang sông Hoài Hà, v.v. Nó cũng được xuất khẩu sang Ấn Độ, Uzbekistan, v.v., và được trang bị trong trạm bơm của công trình chuyển nước.
· Công nghệ sản phẩm hàng đầu trong nước
· Công suất động cơ 400kW ～ 40000kW
Số lượng cực: 12 cực đến 80 cực
Tốc độ: 75 ～ 500r / phút
Điện áp định mức: 6kV, 10kV, 11kV
