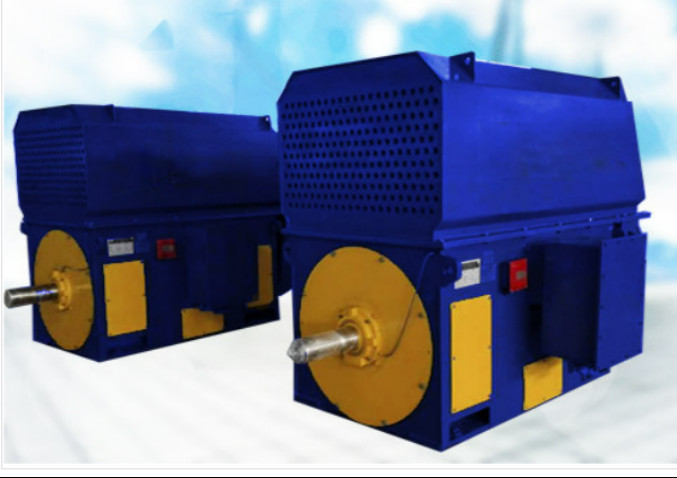

Động cơ đồng bộ AC không chổi than TMW Quy mô lớn 300r/Min 10 KV IEC GB

Động cơ đồng bộ không chổi than TMW 500-36/2600 10KV

Động cơ đồng bộ ba pha xoay chiều quy mô lớn khai thác sê-ri TDMK (TMW) tuân thủ các tiêu chuẩn quốc gia như JB/T1473-2000 "Điều kiện kỹ thuật để khai thác động cơ đồng bộ xoay chiều ba pha quy mô lớn".Loạt động cơ này sử dụng kết cấu hàn tấm thép, và phương pháp thông gió là thông gió tự nhiên mở, và cũng có thể được chế tạo thành phương pháp thông gió ống dẫn khí kín hoàn toàn.Động cơ và máy nghiền được kết nối bằng khớp nối và khớp nối chỉ chịu mô-men xoắn, không chịu lực hướng trục và lực hướng tâm.Nên sử dụng khớp nối ly hợp khí nén, khởi động tốt khi chịu tải nặng.Vòng bi trượt bệ thường sử dụng cấu trúc vòng dầu hoặc cấu trúc bôi trơn hỗn hợp (trạm dầu mỏng), tùy thuộc vào cấu trúc và tải trọng cụ thể.Ổ trục tựa được lắp trên tấm đế với một tấm đệm cách điện ở giữa để ngăn dòng điện trục được tạo ra.
Loạt sản phẩm này được sử dụng rộng rãi trong việc truyền tải các máy nghiền bi, máy nghiền thanh, máy nghiền than, v.v.

Tính năng động cơ TDMK500-36/2600 10KV sê-ri TDMK(TMW)
Động cơ nằm ngang.
Phần mở rộng trục hình trụ, các hình thức vẽ khác (không có phím) là tùy chọn.
Đế hàn tấm, đế dạng hộp tùy chọn.
Áp dụng ổ trục trượt (loại nắp cuối hoặc loại ghế), bôi trơn hỗn hợp (hoặc bôi trơn hỗn hợp + đầu dầu áp suất cao).
Vòng trượt được đặt bên ngoài ổ trục ở đầu mở rộng không phải trục và có vị trí lắp đặt bộ mã hóa ở cuối trục quay.Nắp vòng trượt được cố định vào nắp cuối.
Nhìn từ đầu nối dài của trục, hộp nối chính, hộp nối đo và dây cấp nhiệt được đặt ở bên phải bệ máy (hoặc bên trái tùy theo yêu cầu của người sử dụng).
Một bộ làm mát không khí-nước có quạt làm mát được lắp đặt trên đỉnh (hoặc mặt bên) của khung dạng hộp.
Với việc gắn tấm đáy và bu lông neo, tùy chọn với việc lắp tấm đáy và bu lông neo, hợp đồng đặt hàng cần có hướng dẫn đặc biệt.
