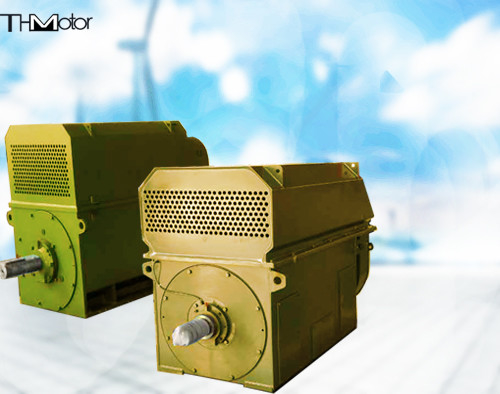

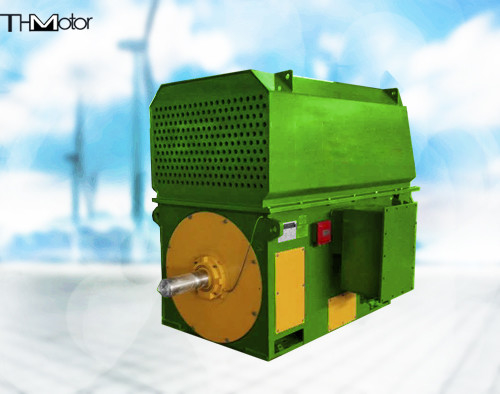

Động cơ đồng bộ lớn TDMK TM 10KV, động cơ nghiền than CE

Động cơ đồng bộ TDMK TM Lớn  Dùng cho máy nghiền than

Động cơ TDMK500-36/2600 10KV

Mô tả thông số
(1) Các thông số định mức của động cơ là định mức liên tục dựa trên hệ thống làm việc S1;
(2) Điện áp định mức: các mức điện áp phổ biến là 600V, 690V, 1200V, 1650V, 3150V, 3300V, 6600V, 10000V;
(3) Tần số định mức: 50Hz hoặc 60Hz,
(4) Cấp cách điện tuyệt đối: cấp F.
(5) Hệ số công suất định mức: 0.9 (dẫn trước)
(6) Các điểm đo nhiệt độ tiêu chuẩn của động cơ được cấu hình như sau:
1. Phần tử đo nhiệt độ cuộn dây stato pt100, 2 cho mỗi pha, tổng cộng 6;
2. Phần tử đo và nâng nhiệt độ ổ trục pt100, mỗi ổ trục trước và sau 1,
(7) Điện áp định mức của bộ gia nhiệt khi dừng là 380V, có thể chọn 220V,
(8) Giá trị tỷ lệ mô-men xoắn bước ra so với mô-men xoắn định mức ở điện áp định mức: 1.6
Giá trị tỷ lệ mô-men xoắn dừng so với mô-men xoắn định mức ở điện áp định mức: 0.6
Tỷ lệ mô-men xoắn kéo vào so với mô-men xoắn định mức ở điện áp định mức: 0.6
Giá trị tỷ lệ dòng điện rôto bị khóa so với dòng điện định mức ở điện áp định mức: 6.5Mô tả cấu trúc
Phương pháp thông gió và làm mát của dòng động cơ này có thể được người dùng lựa chọn. Nó có thể được chế tạo thành kiểu thông gió tự nhiên kiểu hở, phương pháp làm mát là IC01, và nó cũng có thể được chế tạo thành phương pháp thông gió và làm mát bằng ống kín hoàn toàn, phương pháp làm mát là IC21; nó cũng là làm mát bằng không khí-nước kín, và phương pháp làm mát là IC86W, IPOO, IP23, IP44 hoặc IP54. Động cơ bao gồm stato, rôto, ổ trục, vành góp (vành trượt) và các bộ phận khác. Nó có thể được chế tạo thành kiểu hộp hoặc khung tròn truyền thống với cấu trúc tấm đế.
Lõi stato được làm bằng các tấm thép silicon cán nguội tổn hao thấp được xếp chồng và ép, và phần lõi có rãnh thông gió hướng tâm để cải thiện chu trình làm mát bên trong động cơ. Cuộn dây stato sử dụng cuộn dây ngắn khoảng cách xếp chồng kép để cải thiện sóng hài thế từ, và sử dụng vật liệu và cấu trúc cách điện chống điện tần số và các đầu được cố định và liên kết một cách đáng tin cậy. , và áp dụng quy trình sơn không dung môi ngâm tẩm áp suất chân không (VPI), để sơ đồ dây stato và lõi sắt trở thành một khối thống nhất, có các đặc tính về hiệu suất cách điện tuyệt vời và đáng tin cậy, độ bền cơ học cao và khả năng chống ẩm mạnh.
Cuộn dây rôto được làm bằng cuộn dây cấp từ với các vòng tản nhiệt. Mỗi dây cực từ được hàn và tạo thành bằng dây đồng phẳng. Kết nối với trục quay sử dụng đuôi chim hoặc đuôi T. Cuộn dây giảm chấn đầy đủ được sử dụng.
Ổ trượt được sử dụng, thường là ổ trục nắp cuối, và ổ trục kiểu ghế có thể được sử dụng. Bất kể cấu trúc nào, nó đều có chức năng tự căn chỉnh hình cầu. Cấu trúc ổ trượt sử dụng ổ cách điện và có chổi tiếp đất ở đầu kéo dài trục. Động cơ thường không thể chịu lực dọc trục bên ngoài và động lượng dọc trục cho phép là ±0.5-±2rnm và cấu trúc ổ lăn kiểu nắp cuối có thể được sử dụng.
Chế độ kích từ của dòng này: thường là thiết bị kích từ thyristor tĩnh, các loại thiết bị kích từ khác được phép.
