Động cơ của chúng tôi, tiết kiệm năng lượng của bạn, thúc đẩy thành công của bạn!
Nguồn gốc: | Trung Quốc |
Hàng hiệu: | THMotor |
Chứng nhận: | CE |
Số mô hình: | TDMK400 |
Số lượng đặt hàng tối thiểu: | 1 bộ |
---|---|
Giá bán: | USD 20000-100000 |
chi tiết đóng gói: | Đóng gói đi biển |
Thời gian giao hàng: | 70 NGÀY |
Khả năng cung cấp: | 100SET / NĂM |
Tên sản phẩm: | TDG 7800KW Động cơ đồng bộ quy mô lớn cho nhà máy thép thổi khí | Dãy công suất: | 400-15000kw |
---|---|---|---|
Vôn: | 6KV | Phạm vi tốc độ: | 100, 125, 150, 167, 187,5, 200, 250, 300r / phút |
Ba Lan: | 60, 48, 40, 36, 32, 30, 24, 20 | Tính thường xuyên: | 50Hz, 60Hz |
Phương pháp làm mát: | IC01, IC37, IC81W | Tỷ lệ IP: | IP00, IP20, IP21, IP23, IP44, IP54, IP55 |
Tiêu chuẩn: | IEC, GB | ||
Điểm nổi bật: | Động cơ đồng bộ quy mô lớn TDG,Động cơ nhà máy thép thổi gió TDG,Động cơ nhà máy thép thổi gió 6kv |

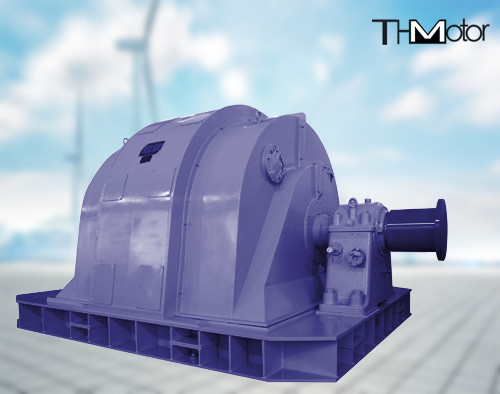

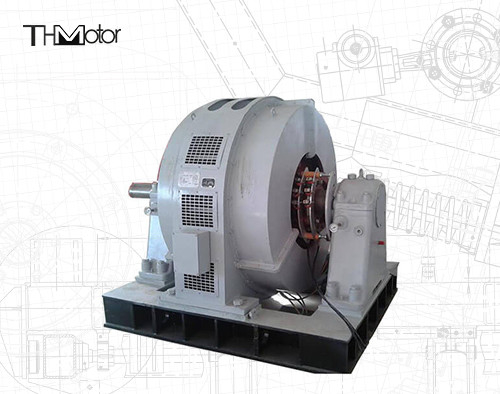

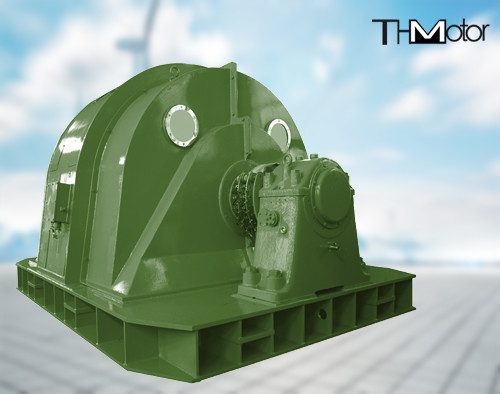

TDG 7800KW Động cơ đồng bộ quy mô lớn cho nhà máy thép thổi khí
Động cơ đồng bộ công suất cao dòng TDG là sản phẩm đặc biệt phù hợp với quạt thiêu kết của nhà máy thép, có thể được sử dụng để cung cấp mômen quán tính rất lớn của tải cơ học, chẳng hạn như máy thổi lò cao và máy nén tuabin khí.
Tốc độ động cơ là 1000r / phút.Sản phẩm có kết cấu hợp lý, hiệu quả cao, mất mômen xoắn, truyền tải cơ học theo quán tính lớn và rung động nhỏ, lắp đặt và bảo dưỡng thuận tiện, cùng các tính năng đáng chú ý khác.
Các yêu cầu kỹ thuật của động cơ điện, không có thỏa thuận kỹ thuật cụ thể, các yêu cầu còn lại phù hợp với tiêu chuẩn quốc gia GB755 về hiệu suất và tiêu chuẩn của máy móc cố định và quay của Ủy ban Kỹ thuật Điện Quốc tế IEC.
Bộ phận điện có kích thước cơ học, dung sai phù hợp với tiêu chuẩn GB1800-1804 và tiêu chuẩn quốc tế của ủy ban tiêu chuẩn ISO.
Khởi động không đồng bộ: khi sử dụng chế độ khởi động phải là khởi động giảm điện áp.Khi khởi động, hãy đảm bảo rằng điện áp đầu cuối của động cơ trong khoảng 0,6 ~ 0,7 lần điện áp danh định.Động cơ phải phù hợp chuyên dụng với các thiết bị kích từ, đảm bảo đầu tư thiết bị và dòng điện kích từ shunt kích thích mạnh khi ít nhất gấp 1,8 lần dòng điện định mức của nhiều lần.
Khởi động chuyển đổi tần số: khi công suất điện lớn hơn 7000kW, khởi động chuyển đổi tần số được khuyến nghị và phù hợp với các thiết bị kích từ kỹ thuật số riêng tương ứng.
Phương pháp làm mát động cơ cho IC91W hoặc IC81W, động cơ với bộ làm mát không khí-nước, kiểu lắp đặt là IM7311 hoặc IM1001, cấp bảo vệ vỏ bọc IP44. Rôto động cơ cho dạng nổi bật, cực cho toàn bộ kết cấu thép, bu lông thép hợp kim cường độ cao cho cực và cực để đảm bảo liên lạc tốt và
có thể chịu được ứng suất cơ học sinh ra trong quá trình chạy tốc độ cao.
Thông số kỹ thuật của động cơ đồng bộ công suất lớn dòng TDG (10kV)
kW |
Một |
EFF % |
Ist /Trong |
Tm / Tn |
Mst / Mn |
Tp / Tn |
(Jext) kg.m2 |
V |
Một |
TÔI |
---|---|---|---|---|---|---|---|---|---|---|
2000 | 222 | 96,2 | 6,5 | 2,01 | 1,85 | 1,4 | 4250 | 56 | 252 | 7311.01 |
2750 | 304 | 96,7 | 5.5 | 1,78 | 1,6 | 1.16 | 6500 | 59 | 276 | 7311.02 |
3300 | 364 | 96,9 | 5,84 | 1,75 | 1,71 | 1,24 | 9700 | 66 | 268 | 1001.02 |
3500 | 386 | 97 | 6,46 | 1,81 | 1,89 | 1,37 | 10500 | 69 | 262 | 7311.05 |
3600 | 397 | 97 | 6.28 | 1,79 | 1,84 | 1,33 | 10300 | 69 | 267 | 7311.05 |
4000 | 440 | 96,5 | 6.18 | 1,92 | 1,66 | 1,27 | 10500 | 78 | 258 | 7311.07 |
4200 | 462 | 96,5 | 5,88 | 1.87 | 1.58 | 1,21 | 11250 | 80 | 266 | 7311.07 |
4300 | 474 | 96,5 | 5,74 | 1,85 | 1.54 | 1.18 | 12500 | 81 | 269 | 7311.07 |
4600 | 506 | 96,5 | 5,37 | 1,79 | 1,44 | 1.11 | 14200 | 84 | 280 | 7311.07 |
5000 | 549 | 97.3 | 6,7 | 1,96 | 1,74 | 1,39 | 13500 | 91 | 268 | 7311.08 |
5300 | 582 | 97.3 | 6,33 | 1,91 | 1,64 | 1,31 | 13500 | 94 | 277 | 7311.08 |
6600 | 725 | 97.4 | 5,58 | 1,71 | 1.54 | 1,21 | 16250 | 109 | 344 | 7311.09 |
6900 | 758 | 97.3 | 5,34 | 1,68 | 1,47 | 1.16 | 17000 | 113 | 356 | 7311.09 |
7400 | 812 | 97,45 | 5,80 | 1,70 | 1,61 | 1,26 | 17000 | 120 | 344 | 7311.11 |
7800 | 855 | 97,5 | 5.51 | 1,66 | 1,52 | 1,2 | / | 124 | 357 | 7311.11 |
